Läpivirtausongelma

[ID10T]

Olen tekemässä siirrettävälle ilmastointilaitteelle läpivientiä tuuletusikkunaan pleksilevystä. Koska ikkunassa ei ole hyttysverkkoa, eikä siihen sellaista kovin helposti saakaan, olen porannut putken kiinnityskohtaan reikiä. Nyt minua arveluttaa tarvittavien reikien määrä. Laitteen maksimi imu-/puhallusteho on 230 m3 tunnissa (tai 7000 BTU/h) ja putken läpimitta 150 mm. Kuinka suuri osuus reikien suunnilleen tulisi kattaa tuosta aukosta, jotta hommassa olisi mitään järkeä?

[Lyde19]

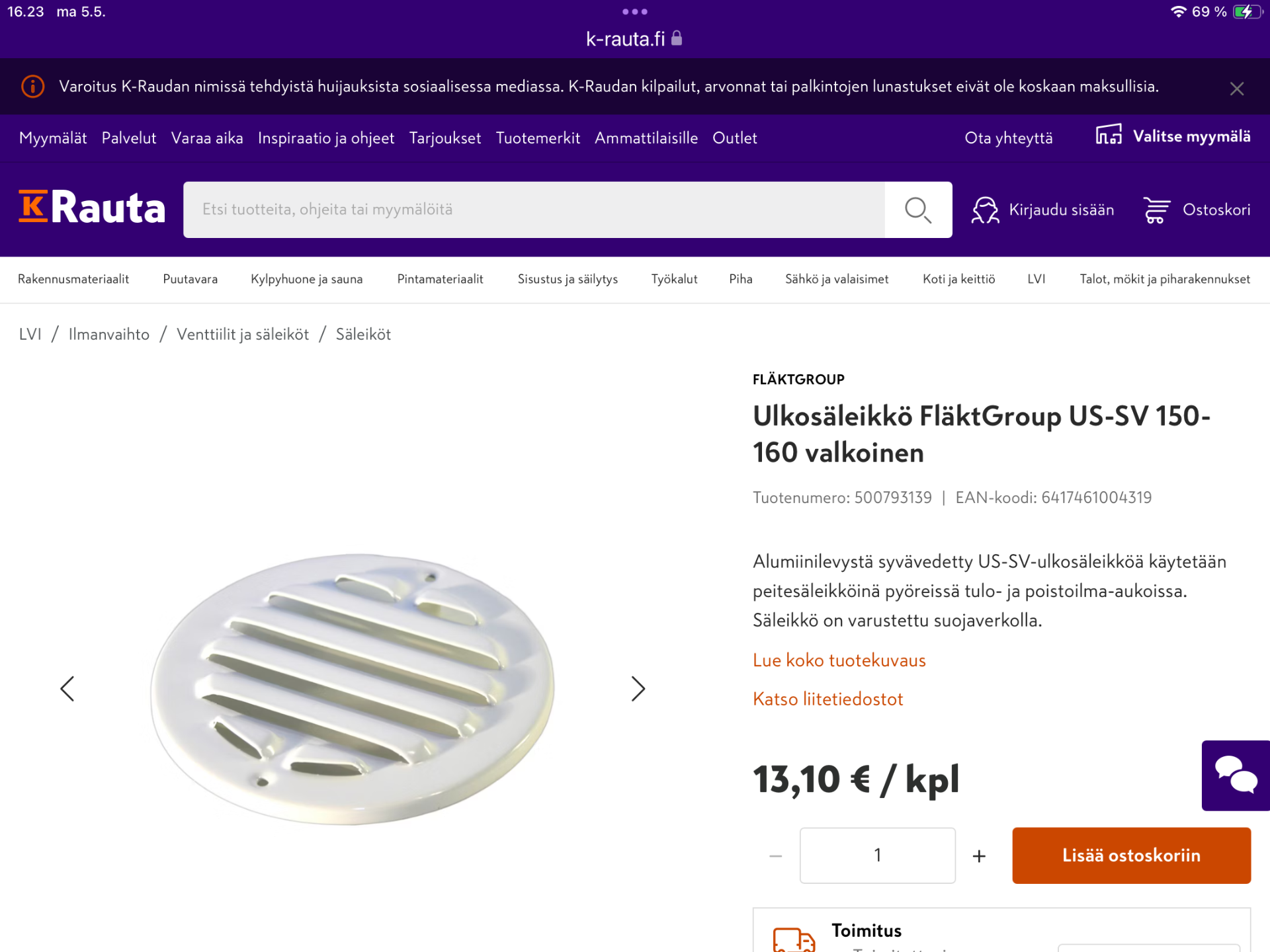

155mm reikä ja tällainen ulkopuolelle.

[ID10T]

155mm reikä ja tällainen ulkopuolelle.

Tuossa voisi olla ideaa.

[KultaKikkare]

Kannattaa melkein ottaa kuumapuolen jäähdytysilmakin ulkoa toisella putkella jos panostaan ryhtyy, muuten se puhaltaa kokoajan asunnosta ilmaa ulos jolloin alipaine repii kuumaa ulkoilmaa takaisin asuntoon.

Jäähdytysteho paranee aikalailla, tyyliin 2x. Ite jäähdytin 100m2 asunnon yhdellä siirrettävällä koneella tollasen modauksen jälkeen.

[Lyde19]

Jäähdytysilma tietysti talon varjopuolelta jos mahdollista.

[KultaKikkare]

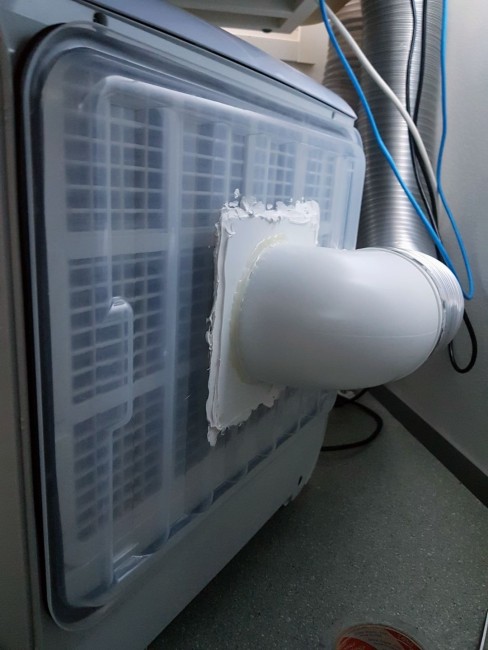

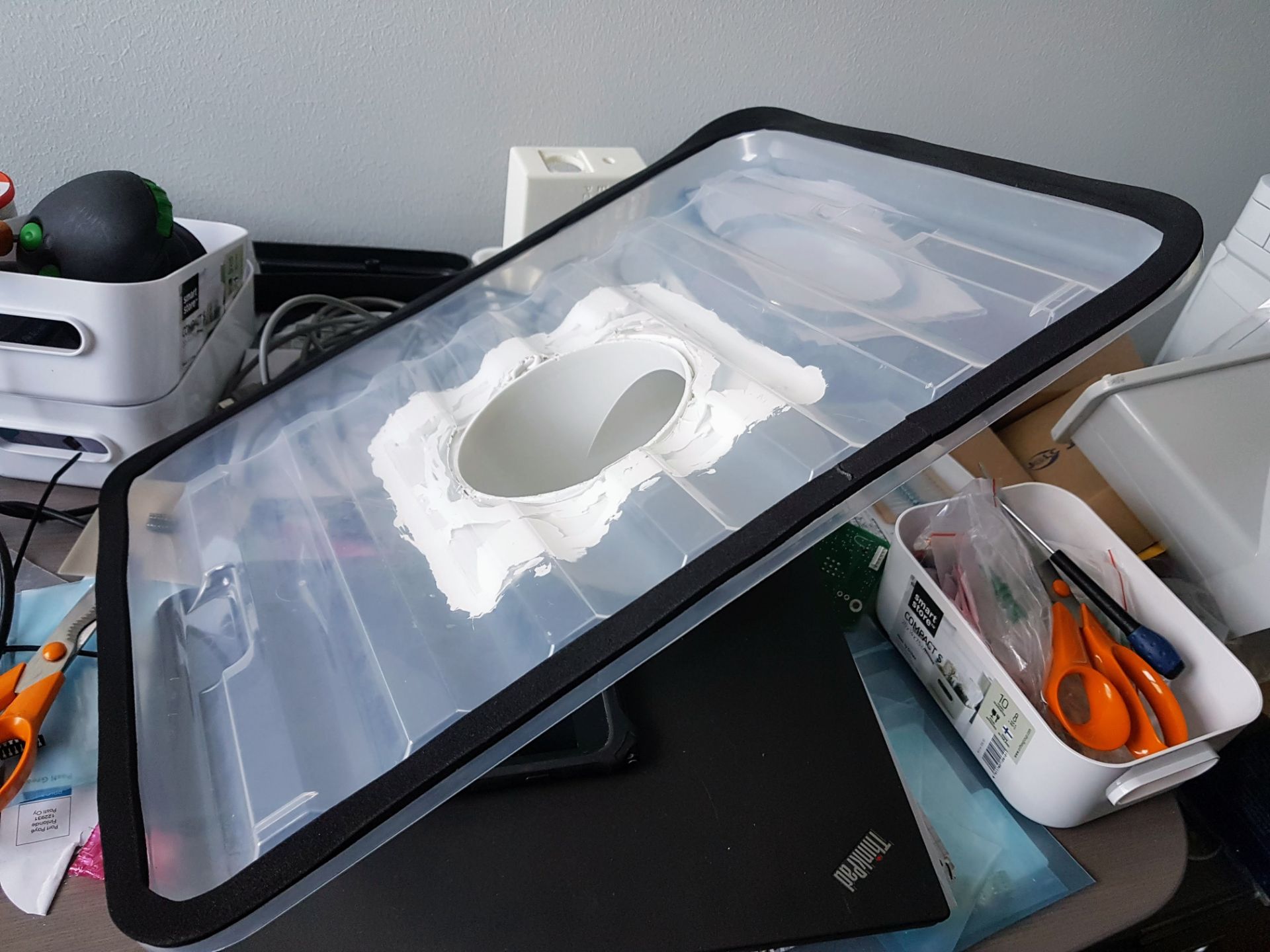

Löyty vielä vanhat kuvatkin. Noissa on yleensä jäähdytysilmanotto koneen kyljessä muoviritilän läpi. Ite rakensin muovisen säilytyslaatikon kannesta imukotelon, siihen halpa bilteman 160mm muovimutka sikafleksillä kiinni ja vähän tiivistenauhaa, ja 160mm haitari iv-putki ulos. Pysyi helposti tiiviisti paikallaan alipaineella koneen käydessä ja pätkällä jesaria muina aikoina.

Sitä ilmaa mitä kone jäähdyttää ei pidä tietty ottaa ulkoa vaan kierrättää huoneilmaa koneen läpi, sen otto on yleensä etuseinässä puhalluksen alapuolella.

[Lyde19]

Jossain malleissa on tuon ritilän takana liitäntä 160mm putkelle. Kannattaa vilkaista.

[Ertsu]

Mulla on kanssa tuollainen siirrettävä ilmastointilaite ja mää vedän poistoletkun saunan lauteelle. Saunan katosta otan irti sen poistoilmaventtiilin ja oven alustan peitän styroksin palalla. Suihkuhuoneen ja olkkarin välisessä ovessa mulla on suihkuverho karmin sisäpuolella.

[ID10T]

Löyty vielä vanhat kuvatkin. Noissa on yleensä jäähdytysilmanotto koneen kyljessä muoviritilän läpi. Ite rakensin muovisen säilytyslaatikon kannesta imukotelon, siihen halpa bilteman 160mm muovimutka sikafleksillä kiinni ja vähän tiivistenauhaa, ja 160mm haitari iv-putki ulos. Pysyi helposti tiiviisti paikallaan alipaineella koneen käydessä ja pätkällä jesaria muina aikoina.

Sitä ilmaa mitä kone jäähdyttää ei pidä tietty ottaa ulkoa vaan kierrättää huoneilmaa koneen läpi, sen otto on yleensä etuseinässä puhalluksen alapuolella.



Omassa laitteessa ilmaa otetaan sivuilta ja takaa, eli niiden putkittaminen erikseen olisi jo vähän konstikkaampaa.

[Lyde19]

Toinen on ilmeisesti sisäilman otto joka jäähdytetään kylmäkennostolla ja puhalletaan takaisin sisäilmaan.. Toinen on lämminkennoston ilmanotto joka puhalletaan lämpimään kennonstoon ja sitten lämminneenä ulosmenoputkeen.

[JMe1]

Jos minä saisin päättää, kaikissa lattialla seisovissa siirrettävissä ilmastointilaitteissa olisi tällainen ominaisuus:

Ulkoisesti ne näyttävät samanlaisilta mitä ne ovat nyt. Kuitenkin, kun takaseinän avaa, sieltä paljastuu liitännät neljälle putkelle sekä "ota nämä käyttöön" kahva.

Kahvan aktivointi siirtää kaiken ilmakierron noihin liitäntöihin. Mitä tällä ominaisuudella voi tehdä ? Laitteen voi siirtää varjopuolen parvekkeelle ja liittää jäähdytyskierto tuuletusikkunaan. Ohjaus toimii kaukosäätimellä ikkunan läpi eli se voidaan tehdä sisältä huoneistosta.

Edut :
- huoneistoon ei tule alipainetta
- jäähdytysteho tuplaantuu ilmoitetusta
- pääosa melusta jää parvekkeelle

Ai niin, tarvitaan vielä etäliitäntä termostaatille.

[apetteri]

mä tein joskus noita läpivientejä uretaanilevystä, mihin reikä ja ulosvientikanava siihen. Tuollainen säleikkö kyllä voi rajoittaa virtausta liikaa, eikä sitä ulosvientiin tarvitse muutenkaan.
ulosviennin lisäksi uretaanista sisääntulo talouden varjopuolelle, ja siihen säleikkö, niin pysyy jyttyset loitolla.

[apetteri]

30mm. uretaanilevy on tiivis ja helppo painaa paikalleen kun leikkaa sen reunan vinoksi, ja muotoiluun käy joku ohjuri ja mattoveitsi.

[Märkäruuti]

mä tein joskus noita läpivientejä uretaanilevystä

Taloyhtiössämme on näkynyt pari styroksista tehtyä viritelmää tuuletusikkunaan. Ei sieltä kauneimmasta päästä.
Meillä taitaa olla enemmän kiinteästi asennettuja ilmastointilaitteita kuin noita siirrettäviä. Itselläni on ollut kaksi kesää ja olen ollut laitteeseen tyytyväinen.

[apetteri]

mä tein joskus noita läpivientejä uretaanilevystä

Taloyhtiössämme on näkynyt pari styroksista tehtyä viritelmää tuuletusikkunaan. Ei sieltä kauneimmasta päästä.
Meillä taitaa olla enemmän kiinteästi asennettuja ilmastointilaitteita kuin noita siirrettäviä. Itselläni on ollut kaksi kesää ja olen ollut laitteeseen tyytyväinen.

Joo eihän ne ole, mutta voihan niitä modaa maaleilla ja kalvoilla. Onneksi tosiaan kiinteät yleistyy.
