200w 12vdc->200vdc

[apetteri]

https://www.instructables.com/200Watts- ... Converter/

Jos unohdetaan tuo muu sälä kuten takaisinkytkentä, toimiiko tuo jotenkin niin, että muuntajassa on 2x ensiökäämiä, joissa virta kulkee samaan ( vaiko eri? en osaa tulkita kuvasta ) suuntaan, ja 50khz taajuus aiheuttaa värinää toisio puolelle, josta output purkaa konkilta tehoa?
Minkähän vuoksi toisiopuolella on kaksi erinlaista konkkaa (polar and non polar caps), sen sijaan että olisi 2 samanlaista?

Varastossa on lojunut vuosia vanha eu merkitty kiinalainen 12dc->230ac invertteri, ajattelin rakennella aikani kuluksi sen osista tuollaisen, mutta pulssiohjaus ja takaisinkytkentä esp32:lla ja koodilla. Puhaltelin eilen siitä osia irti, ja tuli siinä mieleen, että voikohan mistään päätellä, onko käytetyssä tinassa lyijyä mukana? Eikös sitä jossain päin maailmaa noihin sotketa mukaan ..

[Kivikasvo]

Siinä ensiössä kulkee kanttiaalto vuorotellen kummassakin käämissä, eli eri suuntaan. Se non polar kondensaattori lienee sitä varten, että siinä on paremmat suurtaajuusominaisuudet, eli suodattaa toisiosta harmonisia yliaaltoja (=häiriöitä) Toinen lienee sitten elko, eli elektrolyyttikondensaattori, jonka taajuusominaisuudet eivät yllä kovin ylös, vaan suodattaa alimpia harmonisia..

[KultaKikkare]

Tossa käytetään vain yhtä ensiökäämiä vuorotellen ettei tarvi ohjausta kuin maihin. Saa n. puolet lisää virtaa kun kytkee ensiökäämit rinnan ja ohjaa käämien molempia päitä half-bridgellä vuorotellen joko jännitteeseen tai maihin.

Sit vielä ohjaus pwm moduloidulla 50hz siniaallolla esp:llä niin saat ulos melko nättiä siniaaltoa.

[apetteri]

Osaatteko arvioida, onko toiminnan kannalta merkitystä, jos siinä olisi käyttänyt 2x non-polar konkkaa, vai onkohan tuolla vaan ollut nuo osat käytettävissä? Artikkelissa taisi lukea että osat on pääasiassa kerätty käytetyistä romuista. Tosin epäilen että on vaan muodon vuoksi pas.. siis vihreää puhetta, koska kaikki on kyllä ihan uuden näköisiä.

Mitä tuolla toisella ensiökäämillä oikein haetaan? Eikö sillä olisi vaan voinut pitää pienen tauon, ja antaa toision purkaa muuntajan mangeettikenttä?

esp32:ssa taitaa olla analoginen input, niin sillä saa myös kivasti takaisinkytkennän jolla tarkkailla outputtia.

[Kivikasvo]

Osaatteko arvioida, onko toiminnan kannalta merkitystä, jos siinä olisi käyttänyt 2x non-polar konkkaa, vai onkohan tuolla vaan ollut nuo osat käytettävissä? Artikkelissa taisi lukea että osat on pääasiassa kerätty käytetyistä romuista. Tosin epäilen että on vaan muodon vuoksi pas.. siis vihreää puhetta, koska kaikki on kyllä ihan uuden näköisiä.

Mitä tuolla toisella ensiökäämillä oikein haetaan? Eikö sillä olisi vaan voinut pitää pienen tauon, ja antaa toision purkaa muuntajan mangeettikenttä?

esp32:ssa taitaa olla analoginen input, niin sillä saa myös kivasti takaisinkytkennän jolla tarkkailla outputtia.

Tauko näkyisi myös toision tasasähkössä, eli tauon kohtaan muodostuisi melkoinen kuoppa ja pitäisi tehdä hirmuiset suodatukset, että tulisi tasaista tasasähköä. Myös toision teho puotoaisi puoleen..

[KultaKikkare]

Kylläpäs luin huolimattomasti enkä katsonu lainkaan toisiopuolta kytkentäkaaviosta, kyseessä siis dc-dc eikä dc-ac muunnin.

Siinä tapauksessa kanttiaalto ohjaus on hyvä.

Eiköhän tossa ole ideana käyttää yhtä konkkaa jossa matala sisäinen vastus, joku keraaminen konkka, ja ne on käytännössä aina polarisoimattomia. Rinnalla sitten toinen jossa on korkeampi ESR, elektrolyytti/tantaali, ne taas on käytännössä yleensä polarisoituja.

[apetteri]

Joo tää on vähän harvinaisempi laitos

[Neutroni]

Osaatteko arvioida, onko toiminnan kannalta merkitystä, jos siinä olisi käyttänyt 2x non-polar konkkaa, vai onkohan tuolla vaan ollut nuo osat käytettävissä? Artikkelissa taisi lukea että osat on pääasiassa kerätty käytetyistä romuista. Tosin epäilen että on vaan muodon vuoksi pas.. siis vihreää puhetta, koska kaikki on kyllä ihan uuden näköisiä.

Mitä tuolla toisella ensiökäämillä oikein haetaan? Eikö sillä olisi vaan voinut pitää pienen tauon, ja antaa toision purkaa muuntajan mangeettikenttä?

esp32:ssa taitaa olla analoginen input, niin sillä saa myös kivasti takaisinkytkennän jolla tarkkailla outputtia.

Ilmeisesti tuolla on ollut nuo konkat tai ei oikein tiedä mitä on tekemässä. Yleensä käytetään pientä muovi- tai keraamista konkkaa suodattamaan suurtaajuista rippeliä ja isompaa elektrolyyttikonkkaa parantamaan piirin reagointia nopeisiin kuormavaihteluihin.

Tuo on push-pull-hakkuri. Kahdella eri suuntaan kytketyllä ensiökäämillä magnetoidaan muuntajasydän vuorotellen eri suuntiin. Niin saadaan käytettyä muuntajasydämen koko kapasiteetti ja saman kokoisesta ja hintaisesta muuntajasta enemmän tehoa kuin yhteen suuntaan magnetoivalla flyback-hakkurilla.

Push-pull -hakkurin voi tehdä myös johtamalla yhden ensiön läpi virtaa vuorotellen eri suuntiin H-sillalla. Sillä säästää käämin mutta tarvitsee enemmän fettejä ja monimutkaisemman ohjauksen. Se on nykyään usein halvempaa kuin muuntaja.

Hakkurin rakentaminen tuollaiselle piirilevylle johdoilla virittämällä on aika tuskainen prosessi. Ehkä sen saa toimimaan jotenkin, mutta häiriöt ovat valtavia ja hyötysuhde ottaa takkkiin hajainduktansseista. Kokeiluprojektina OK, mutta en käyttäisi mihinkään erityiseen käyttötarkoitukseen.

[Nasty76]

Mihin tarvii 200vdc dcn ongelma issolla kuormalla tulee ainakin releitten kanssa pelatessa valokaari kärjissä joka ei DC sessä sammu kun jännite ei käy ikinä 0v toinen huomioitava seikka on että tuo 200v on vaarallisempaa kuin vac. Tietty rakentamisen ilosta tuollaisen väkertää mutta palan halusta tietää mihin ihmeeseen tarvitsee 200v DC 24v ja viimeistään 48v saa melkeen mihin tahansa laitteeseen virtaa riittävästi

[AVH]

Mihin tarvii 200vdc dcn ongelma issolla kuormalla tulee ainakin releitten kanssa pelatessa valokaari kärjissä joka ei DC sessä sammu kun jännite ei käy ikinä 0v toinen huomioitava seikka on että tuo 200v on vaarallisempaa kuin vac. Tietty rakentamisen ilosta tuollaisen väkertää mutta palan halusta tietää mihin ihmeeseen tarvitsee 200v DC 24v ja viimeistään 48v saa melkeen mihin tahansa laitteeseen virtaa riittävästi

No minä tarvitsen 250V ja lähettimissä paljon suurempiakin anodijännitteitä, mutta ei niitä kyllä tuollaisilla virityksillä tuoteta.

[Neutroni]

Mihin tarvii 200vdc dcn ongelma issolla kuormalla tulee ainakin releitten kanssa pelatessa valokaari kärjissä joka ei DC sessä sammu kun jännite ei käy ikinä 0v toinen huomioitava seikka on että tuo 200v on vaarallisempaa kuin vac. Tietty rakentamisen ilosta tuollaisen väkertää mutta palan halusta tietää mihin ihmeeseen tarvitsee 200v DC 24v ja viimeistään 48v saa melkeen mihin tahansa laitteeseen virtaa riittävästi

Olisiko tasasuuntaajallisten 230V elektronisten laitteiden käyttöön. Tai jonkun romusta haalitun teollisuuslaitteen käyttöön.

Tasavirralla täytyy tosiaan käyttää tasavirralle tarkoitettuja sähkömekaanisia komponentteja. Normaalit 230VAC releet, katkaisijat, automaattisulakkeet ym. eivät välttämättä toimi kunnolla ja voivat aiheuttaa vaaratilanteita. Rahan säästäminen romusta rakentamalla on äkkiä mennyttä, jos joutuu ostamaan tuollaisia erikoislaitteita.

[apetteri]

Tarkoitus on testata, toimiiko yksi hyllyyn jäänyt aurinkopaneeli invertteri niin että syötän akusta tasajännitettä aurinkopaneeleille tarkoitettuun linjaan, siinä kun ei ole sisäönrakennettua tukea akuille. Invertterissä itsessä on tuki rajoittaa kuormaa, 100w riittää nyt alkuun. Koitin joskus tasasuunnata 50hz ac invertteristä pikku 400v konkkien kanssa, mutta ei se stabiloitunut tarpeeksi.
Noiden toiminta on kai aika taoauskohtaista, miten invertterin mppt on koodattu, joko toimii tai sit ei.
Jos toimii niin tästä poikii sit muutakin harrastusta.

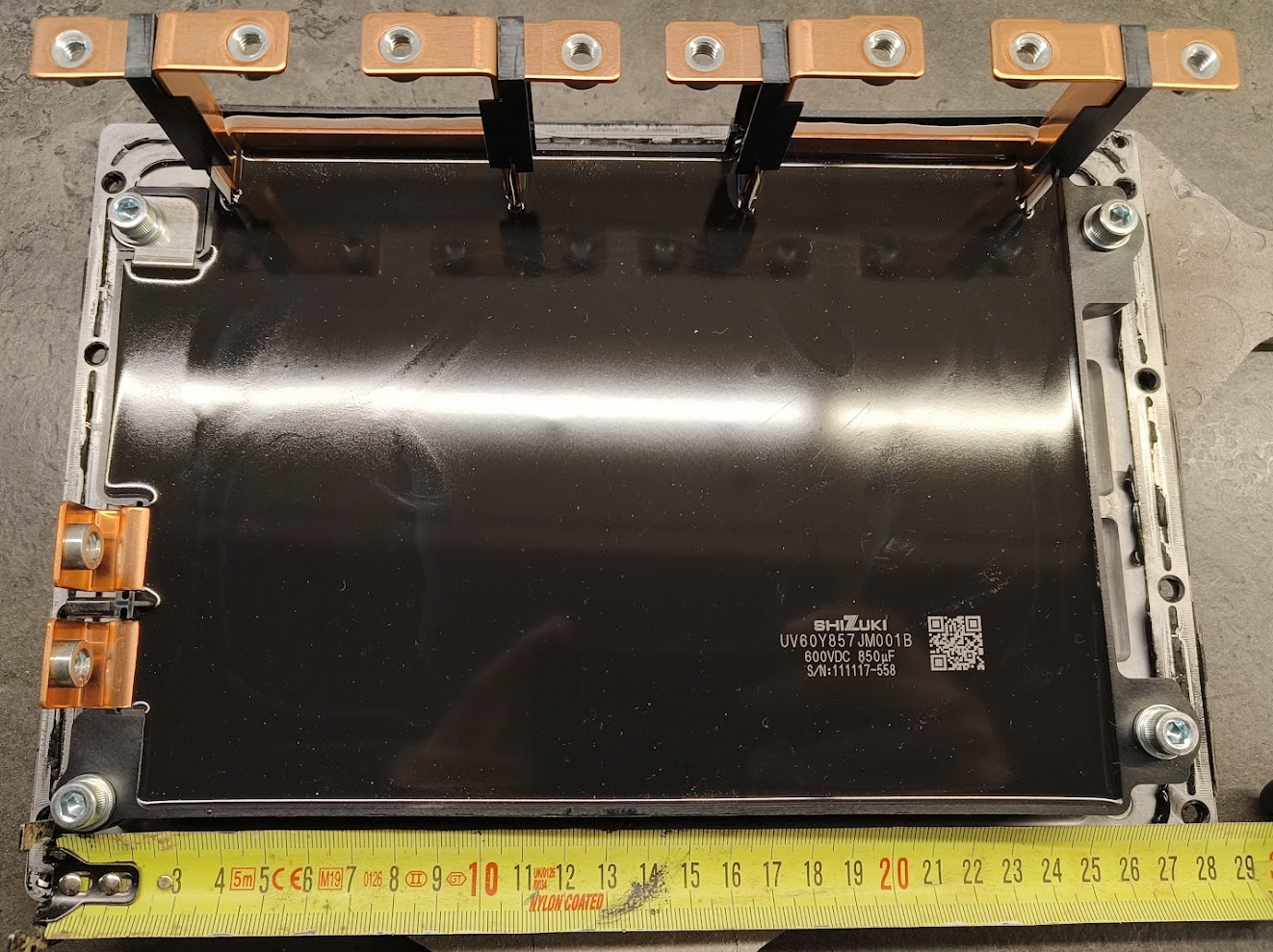

Suunnitelmat nyt muuttuivat sen verran kun meni sähköauton invertteri vaihtoon, niin vanhasta jäi massiiviset konkat ajattelin vielä koittaa sillä ennenkuin alan rakentelee.

[apetteri]

Tuommoinen nestejäähdytetty IGBT MBB600TV6A:
http://www.fst-tech.com/uploads/soft/20 ... 922434.pdf

Ymmärränkö nyt tuota datasheettiä oikein, että gateen +20Vdc ( tai - ? ) ennenkuin CE on täysin johtavassa tilassa? Jos tommosta haluaa käyttää ei täysin johtavassa tilassa, niin ohjataanko silloin matalemmalla gate jännitteellä vai pulssittamalla CE yhteyttä konkkiin?

[Neutroni]

Tuommoinen nestejäähdytetty IGBT MBB600TV6A:
http://www.fst-tech.com/uploads/soft/20 ... 922434.pdf

Tuo IGBT-moduuli on ehkä pienen aavistuksen ylimitoitettu 200 W projektiin. Vähän kuin vaikkapa 300 metrinen valtameriristeilijä viehättävälle iltasoudulle mökkilammella.

Ymmärränkö nyt tuota datasheettiä oikein, että gateen +20Vdc ( tai - ? ) ennenkuin CE on täysin johtavassa tilassa?

+- 20 V on "absoute maximum rating". Se tarkoittaa, että yli sen voi vaurioittaa komponenttia pysyvästi. Komponentteja ei saa ikinä käyttää noilla "absolute maximum" -spekseillä, jos et suunnittele aivan kammottavaa halpakuluttajakrääsää.

Tuo lienee tarkoitettu toimimaan 15 V hilajännitteellä. Esimerkkispeksit on annettu sillä. Luvun 8 toisen rivin kuvista näkee, että ei se johtavuus enää paljoa parane, kun mennään 20 V:iin.

Jos tommosta haluaa käyttää ei täysin johtavassa tilassa, niin ohjataanko silloin matalemmalla gate jännitteellä vai pulssittamalla CE yhteyttä konkkiin?

Tuo komponentti, niin kuin useimmat, jos eivät kaikki, IGBT:t on tarkoitettu PWM-ohjaukseen. Se ohjataan aina mahdollisimman nopeasti joko täysin auki tai täysin kiinni. Nuo eivät edes speksaa sen toimintaa lineaarisella alueella enkä välttämättä suosittele kokeilemaan.

Jos teet tuollaisia isompitehoisia PWM-virityksiä, niin kiinnitä huomiota FETtien (tai IGBT:n) hilan virransyöttöön. Se hilakapasitanssi on iso ja sen varaaminen vie aikaa. Älä edes uneksi ohjaavasi PWM-fetin hilaa suoraan millään mikrokontrollerilla tai logiikkapiirillä.

[apetteri]

Tuommoinen nestejäähdytetty IGBT MBB600TV6A:
http://www.fst-tech.com/uploads/soft/20 ... 922434.pdf

Tuo IGBT-moduuli on ehkä pienen aavistuksen ylimitoitettu 200 W projektiin. Vähän kuin vaikkapa 300 metrinen valtameriristeilijä viehättävälle iltasoudulle mökkilammella.

Ymmärränkö nyt tuota datasheettiä oikein, että gateen +20Vdc ( tai - ? ) ennenkuin CE on täysin johtavassa tilassa?

+- 20 V on "absoute maximum rating". Se tarkoittaa, että yli sen voi vaurioittaa komponenttia pysyvästi. Komponentteja ei saa ikinä käyttää noilla "absolute maximum" -spekseillä, jos et suunnittele aivan kammottavaa halpakuluttajakrääsää.

Tuo lienee tarkoitettu toimimaan 15 V hilajännitteellä. Esimerkkispeksit on annettu sillä. Luvun 8 toisen rivin kuvista näkee, että ei se johtavuus enää paljoa parane, kun mennään 20 V:iin.

Jos tommosta haluaa käyttää ei täysin johtavassa tilassa, niin ohjataanko silloin matalemmalla gate jännitteellä vai pulssittamalla CE yhteyttä konkkiin?

Tuo komponentti, niin kuin useimmat, jos eivät kaikki, IGBT:t on tarkoitettu PWM-ohjaukseen. Se ohjataan aina mahdollisimman nopeasti joko täysin auki tai täysin kiinni. Nuo eivät edes speksaa sen toimintaa lineaarisella alueella enkä välttämättä suosittele kokeilemaan.

Jos teet tuollaisia isompitehoisia PWM-virityksiä, niin kiinnitä huomiota FETtien (tai IGBT:n) hilan virransyöttöön. Se hilakapasitanssi on iso ja sen varaaminen vie aikaa. Älä edes uneksi ohjaavasi PWM-fetin hilaa suoraan millään mikrokontrollerilla tai logiikkapiirillä.

No siis tämä 200w syöttö on vielä harjoittelua ja poccailua niillä vehkeillä mitä sattuu olemaan, ja toimiiko homma yleensä mitenkään. Tähän mennessä on toiminut, kun lisäsin tasurin jatkoksi tuollaisen kohtuullisen kokoisen konkan, joka rätisi vielä seuraavana päivänä kun näpräilin johtimia paikoilleen. Konkan purkuun on kyllä asianmukainen 100w vastus, jolle pitänee myös joko kontaktori, tai sit käytän toisen kanavan tuosta IGBT:tä, mutta vielä sitä ei ole kytketty.

Jos ja kun asiat aikanaan etenee, niin pitäisi syöttää hallitusti sellaista 350-400v jännitettä, 5000w teholla, tai kuormalla, miten sen nyt ajattelee, kantaverkkoon. Tuota pitäisi sit pystyä ohjamaan ihan nätisti, toki onnistuu invertterin AC puolelta paukauttaa kontaktorit auki, mutta en tiedä ilkeekö sitä peilistä katsoa itseään, jos ei ole edes yrittänyt mitään järkevämpää.

Aah, no enpäs huomannut tuota maximum ratea datasheetisä, sillä lähdinkin kyselemään, kun se mitä noista suurteho IGBT moduuleista olen selvittänyt, on että yleensä ohjaus juuri tuolla mainitsemallasi +15vdc:llä, eikä tuo +20vdc sopinut kuvioon. Pitäisi olla tarkempi.

PWM hyvä tietää, asia ok.

Okei, olin ymmärtänyt että IGBT:t nimenomaan ei tarvitse paljoa virtaa hilalle, mutta en ala väittämänä vastaan. No se ei ole ongelma, saan siihen rakennettua eteen jotain, millä varmasti on hieno nimi, mutta enpä minä niistä tiedä mittää.

Kiitos avuista, tuli taas jäätävää asiaa!
